Så kopplar du dina Victron-enheter rätt

Ska du sätta upp ett Victron-baserat energisystem och funderar på vilka anslutningar du ska använda? Med flera kommunikationsportar som VE.Direct, VE.Bus och VE.Can kan det vara svårt att veta vilken som passar bäst för just din installation. Oavsett om du installerar en off-grid-solcellsanläggning eller ska koppla samman flera komponenter i ett marint eller industriellt system är rätt kommunikation mellan enheterna nyckeln till stabil drift och maximal prestanda. I den här guiden går vi igenom skillnaderna, användningsområdena och fördelarna med varje anslutningsport – så att du enkelt kan göra rätt val från början.

Så fungerar Victron-anslutningarna – VE.Direct, VE.Bus och VE.Can

VE.Direct

VE.Direct-porten på Victron-produkter är en kommunikationsport som är designad för enkel och effektiv anslutning av mindre Victron-enheter till andra systemkomponenter, som Victron GX-enheter (t.ex. Cerbo GX) eller en smartphone/dator för övervakning och konfigurering. Den används främst i små och medelstora system där datakraven inte är lika omfattande som för VE.Bus eller VE.Can.

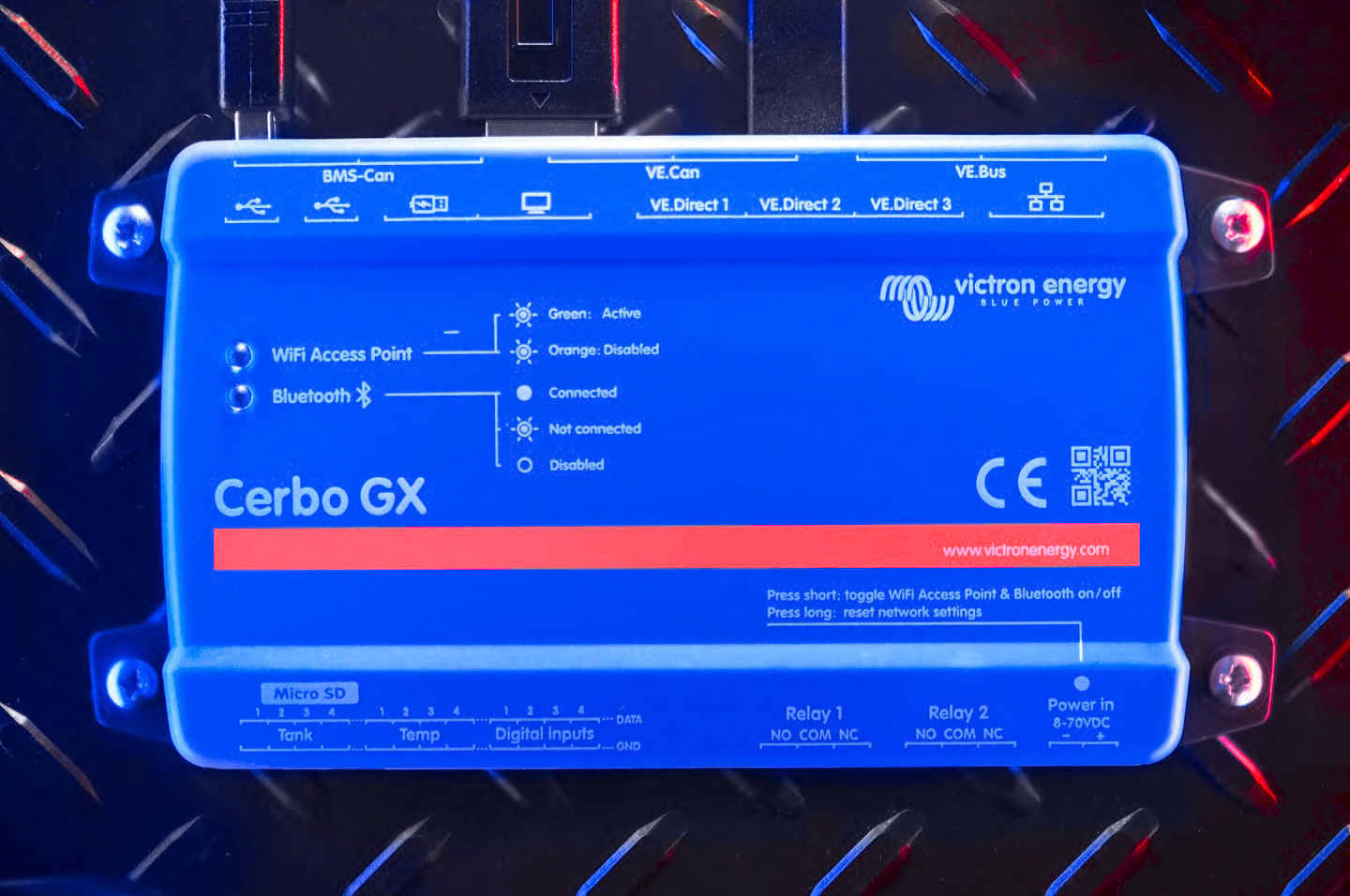

Victron Cerbo GX fungerar som systemets hjärna och samlar data från enheter anslutna via VE.Direct, VE.Bus och VE.Can, så att du får full kontroll och realtidsöversikt över ditt energisystem.

Här är de viktigaste funktionerna för VE.Direct-porten:

1. Övervakning
   VE.Direct-porten gör det möjligt att ansluta kompatibla enheter, som batterimonitorer (t.ex. BMV-700-serien) eller MPPT-solcellsregulatorer, till Victron GX-enheter eller datorer. Detta gör att du kan övervaka systemets prestanda i realtid via Victron VRM-portalen eller Victron-appen.

2. Konfiguration
   Via VE.Direct-porten kan du justera inställningar på enheterna med hjälp av Victron-programvara som VictronConnect. Du kan till exempel ändra laddkurvor på en MPPT-laddregulator eller kalibrera en batterimonitor.
3. Kostnadseffektiv och enkel anslutning
   VE.Direct är utvecklad för mindre komplexa system och erbjuder en prisvärd och lättillgänglig metod för dataöverföring utan behov av avancerade kablar eller installationer.
4. Dataöverföring till tredjepartsenheter
   VE.Direct kan också användas för att koppla Victron-enheter till tredjepartssystem via en adapter (t.ex. VE.Direct till USB eller Bluetooth-adapter).

Typiska användningsområden för VE.Direct:

• Batteriövervakning: Anslutning till BMV-seriens batterimonitorer för realtidsövervakning av batteristatus och historisk data.

• Solcellsövervakning: Anslutning till Victron MPPT-solcellsregulatorer för att se produktionsdata, justera inställningar och uppdatera firmware.

• Energilagringssystem: Anslut mindre off-grid- eller backupsystem till en GX-enhet eller dator för enkel hantering.

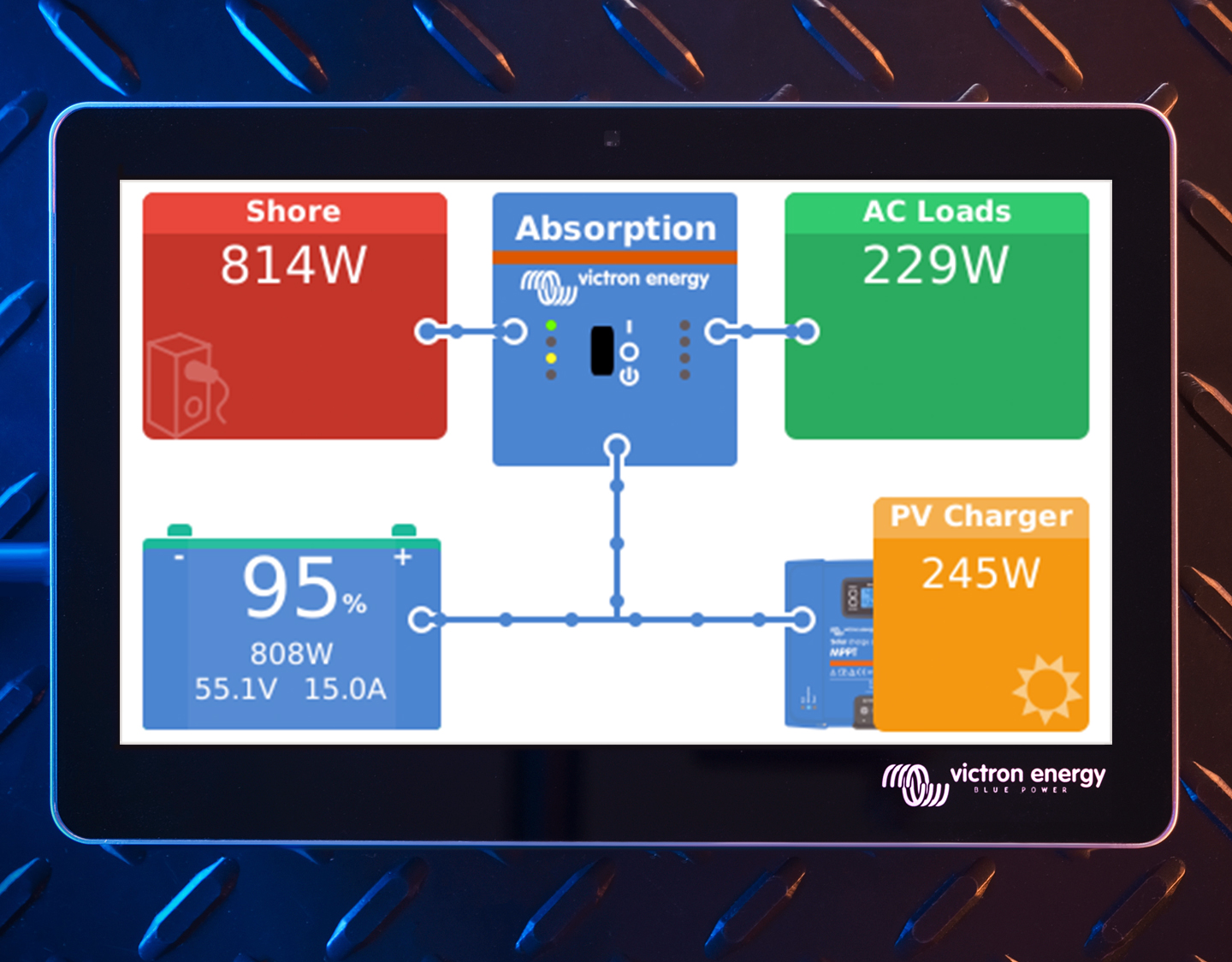

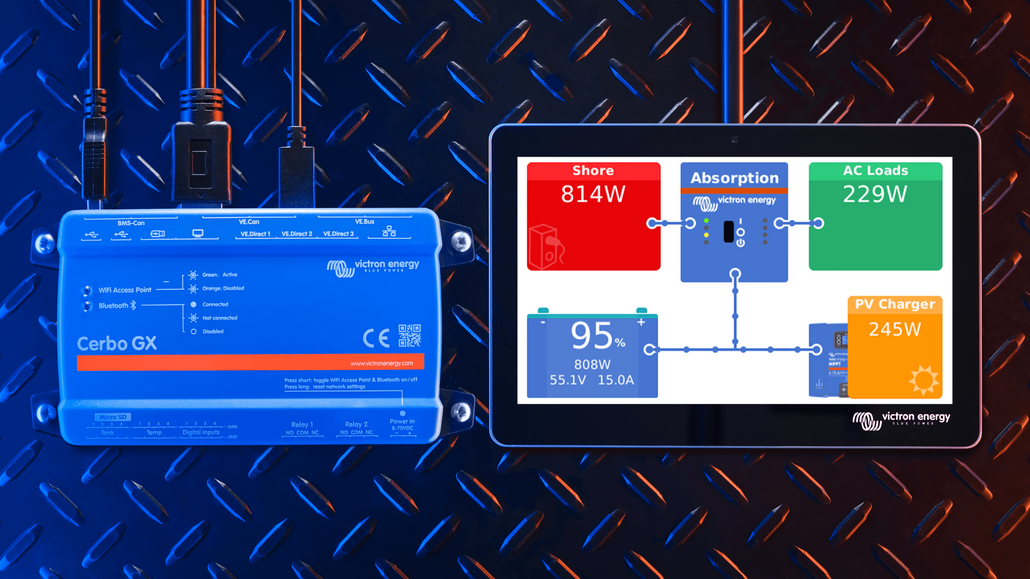

Victron GX Touch 50 är den intuitiva pekskärmen som ger dig direkt åtkomst till all information från systemet – anslutet via VE.Direct, VE.Bus och VE.Can genom Cerbo GX.

VE.Direct-kablar och anslutningar:

• VE.Direct använder en dedikerad 4-polig kabel som är mindre och mer kompakt än RJ45-kablarna som används för VE.Bus och VE.Can.
• VE.Direct är utvecklad för låg datamängd och arbetar med en hastighet på upp till 19 200 baud, vilket är tillräckligt för de flesta mindre övervakningsbehov.

Kompatibla adaptrar:

• VE.Direct till USB: För anslutning till PC.
• VE.Direct till Bluetooth Smart Dongle: För trådlös anslutning till smartphone eller surfplatta via VictronConnect-appen.

VE.Bus

VE.Bus-porten på Victron-produkter är en dedikerad kommunikationsport som används för att koppla samman och synkronisera flera Victron-enheter i ett system. Den är en del av Victrons interna kommunikationssystem och används främst tillsammans med produkter som växelriktare (inverters), laddare/inverter-kombinationer och vissa laddare.

Här är de viktigaste funktionerna för VE.Bus-porten:

1. Systemintegration
   VE.Bus gör det möjligt för flera Victron-enheter att arbeta tillsammans som en helhet. Flera invertere kan till exempel parallellkopplas för högre kapacitet eller konfigureras för trefassystem.
2. Övervakning och kontroll
   Via VE.Bus kan enheterna kopplas till Victron GX-enheter (som Cerbo GX eller Color Control GX) för övervakning och styrning. Detta ger dig tillgång till realtidsdata, fjärrstyrning och systemdiagnostik via Victron VRM-portalen.
3. Synkronisering
   Enheterna delar information via VE.Bus för att samordna funktioner som laddningskontroll, lastbalansering och sömlös övergång mellan nätström och batteridrift.
4. Firmwareuppdateringar och konfigurering
   VE.Bus används också för att uppdatera firmware eller konfigurera produkter med Victron-programvara som VEConfigure.

Typiska användningsområden för VE.Bus:

• Off-grid-system: VE.Bus används för att koppla samman flera MultiPlus- eller Quattro-invertere i stugor eller mobila lösningar där det inte finns nätanslutning.
• Trefas- och parallellinstallationer: I större installationer kan flera invertere konfigureras i trefas- eller parallelläge för att öka kapaciteten och säkerställa balanserad lastfördelning.
• UPS-system: VE.Bus möjliggör sömlös övergång mellan nätström och batteridrift, vilket är idealiskt i reservkraftssystem där kontinuerlig strömförsörjning är avgörande.
• Marina och mobila installationer: Används i båtar, husbilar och expeditionsfordon där flexibel energistyrning och samspel mellan laddning, inverter och batteri behövs.
• Hybrida energisystem: System som kombinerar solenergi, batteri och nätström – där automatisk styrning och lastprioritering är viktigt för optimal drift och energibesparing.

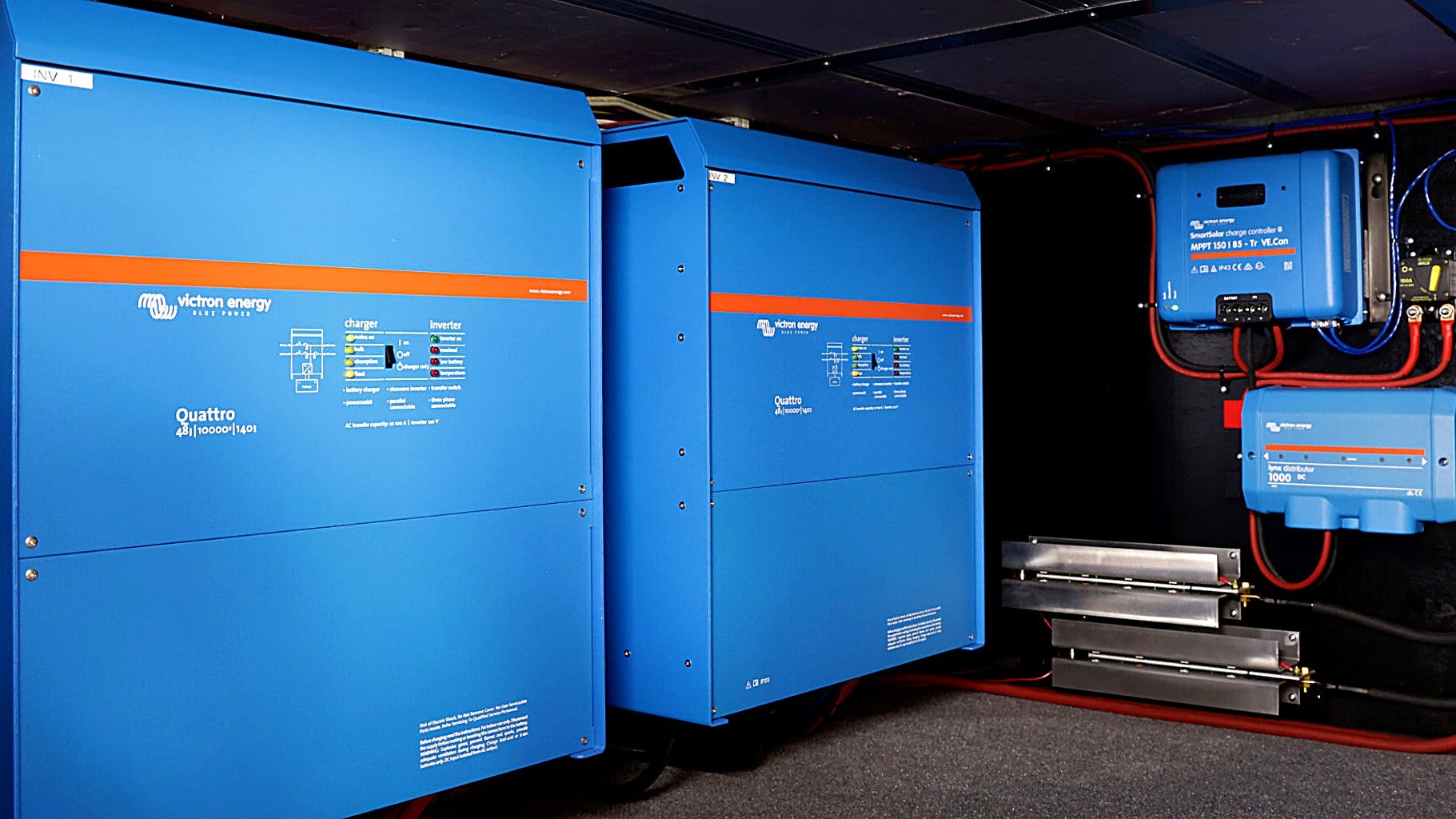

Victron Quattro är en kraftfull inverter/laddare som ansluts via VE.Bus för att möjliggöra parallell- och trefasinstallationer och fungerar sömlöst med resten av systemet via Cerbo GX.

VE.Bus-kablar och anslutningar:

VE.Bus använder RJ45-kablar (vanliga nätverkskablar), men det är viktigt att notera att de inte ska anslutas till vanliga nätverksportar. De är endast kompatibla med Victron-enheter.

Om du ska installera ett Victron-system är det klokt att följa tillverkarens rekommendationer för kablar, anslutningar och systemdesign. VE.Bus-porten säkerställer pålitlig och flexibel kommunikation mellan enheterna för optimal prestanda i ditt energisystem.

VE.Can

VE.Can-porten på Victron-produkter är en specialiserad kommunikationsport som används för att koppla samman enheter som stöder CAN-bussprotokollet (Controller Area Network). Den används ofta i större och mer avancerade system för att säkerställa tillförlitlig kommunikation mellan Victron-enheter och andra kompatibla produkter i energisystemet.

Här är de viktigaste funktionerna för VE.Can-porten:

1. Kommunikation i stora system
   VE.Can används i större system där flera enheter behöver dela information snabbt och tillförlitligt, som i komplexa solenergisystem, hybridlösningar eller marina installationer.
2. Anslutning till GX-enheter
   VE.Can används ofta för att ansluta Victron GX-enheter (t.ex. Cerbo GX) till produkter som Victron SmartSolar MPPT-laddare, batterimonitorer och andra systemkomponenter. Detta gör det möjligt att övervaka och styra systemet via Victrons VRM-portal.
3. Stöd för avancerat datautbyte
   VE.Can möjliggör ett mer robust och detaljerat datautbyte mellan enheter, vilket är särskilt användbart i applikationer som kräver realtidsuppdateringar och hög noggrannhet.
4. Integration med tredjepartsutrustning
   Eftersom VE.Can är baserad på CAN-bussprotokollet kan den även användas för att integrera Victron-enheter med tredjepartsprodukter som är kompatibla med CAN-buss, exempelvis specialiserade batterisystem och BMS-system (Battery Management Systems).

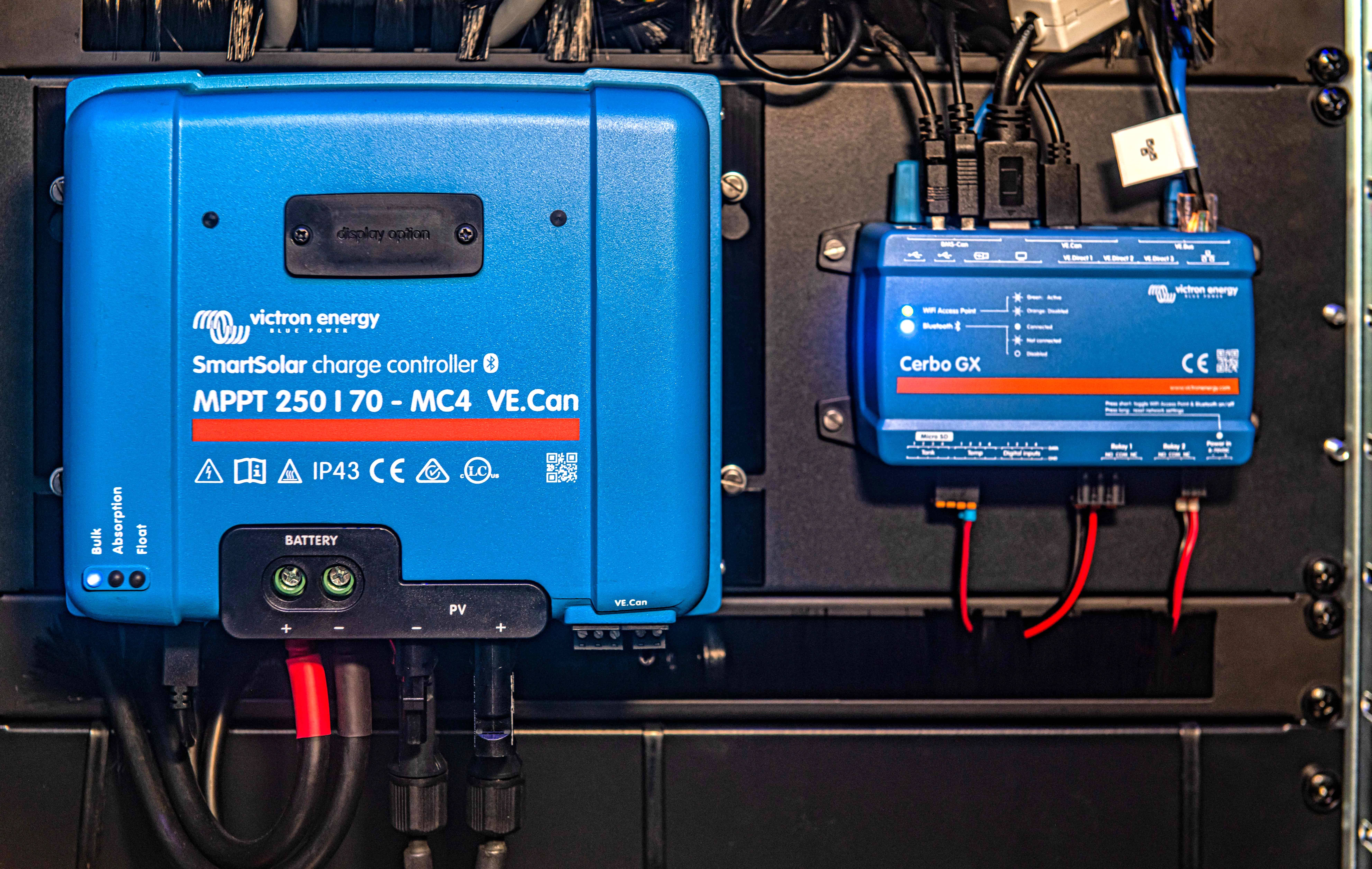

Victron SmartSolar MPPT är en solcellsregulator som optimerar laddningen från solpanelerna och kommunicerar med systemet via VE.Direct eller VE.Can för effektiv energistyrning.

Typiska användningsområden för VE.Can:

• Solcellsanläggningar: Koppla flera MPPT-laddare i parallella system och synkronisera prestandan.
• Batteriintegration: Kommunikation med litiumbatterisystem som kräver CAN-buss, inklusive BMS-styrning.
• Marina lösningar: Styrning av komplexa elsystem ombord på båtar och yachter.
• Industriella system: Kontroll och övervakning i off-grid- eller backup-system.

VE.Can-kablar och anslutningar:

VE.Can använder standard RJ45-kontakter (samma typ som nätverkskablar), men fungerar med CAN-bussprotokoll – inte Ethernet.

När du installerar ett VE.Can-nätverk måste du använda terminatorer (avslutningsmotstånd) i båda ändarna av CAN-bussnätverket för att säkerställa stabil kommunikation.

VE.Can-porten finns på utrustning som Victron SmartSolar MPPT-laddare, Lynx Shunt VE.Can och BMS-enheter.

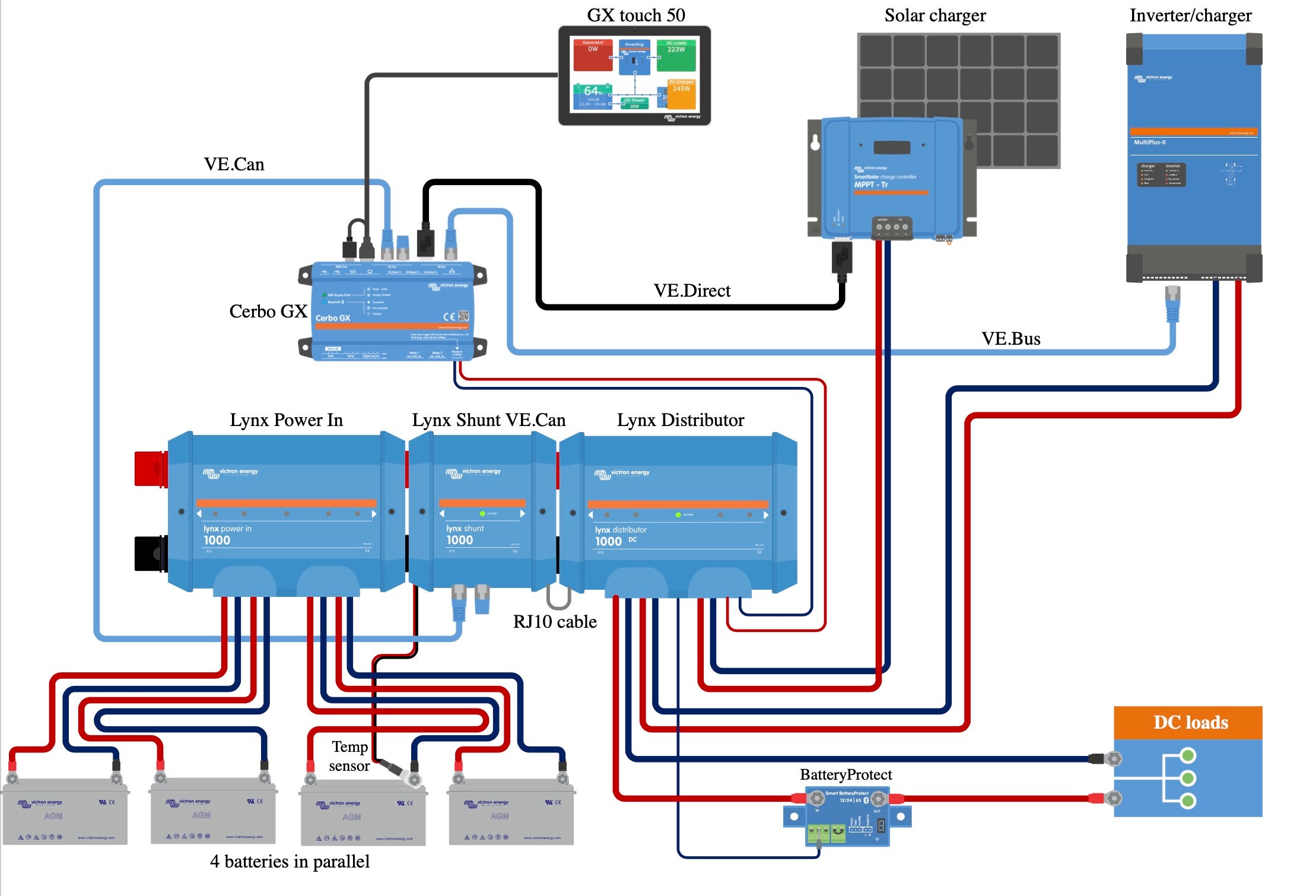

Victron-energianläggning med VE.Direct, VE.Bus och VE.Can

Illustrationen visar ett komplett Victron-energianläggning med solcellsladdning, batteribank, inverter/laddare och övervakningssystem. Systemet använder VE.Direct, VE.Bus och VE.Can för att koppla samman komponenterna och säkerställa sömlös kommunikation via Cerbo GX och GX Touch-skärmen.

VE.Direct vs. VE.Can och VE.Bus

• VE.Direct: Används för mindre system och enskilda enheter som batterimonitorer och MPPT-regulatorer. Kostnadseffektivt och enkelt.
• VE.Bus: För koordinering mellan invertere och laddare i mer komplexa system.
• VE.Can: För avancerade system med hög dataöverföringshastighet, vanligtvis i större energisystem eller marina installationer.

VE.Direct-porten ger enkel åtkomst till övervakning och kontroll av Victron-produkter och är idealisk för små till medelstora energisystem. Den är användarvänlig, kostnadseffektiv och gör det enkelt att hålla koll på systemets prestanda – antingen via dator, GX-enhet eller mobilapp.

VE.Bus-porten möjliggör sömlös kommunikation mellan invertere och laddare i större Victron-system. Den säkerställer synkronisering, lastdelning och koordinering mellan flera enheter och är därför avgörande i installationer som kräver hög driftsäkerhet och effektiv energihantering – till exempel i off-grid-anläggningar, marina miljöer och industriella lösningar.

VE.Can-porten erbjuder flexibilitet och tillförlitlighet i moderna energisystem och är ett viktigt verktyg för avancerade installationer som kräver exakt övervakning och integration mellan flera komponenter.
